CS2020B 20A Podwyższacz prądu Wysoki prąd Wysoki potencjał mocy

20A Podwyższacz prądu Wysoki prąd Wysoki potencjał mocy

CS2020B Wzmocnienie prądu

Potencjał jednokanałowy (CS350M/CS310M/CS300M itp.) może osiągnąć maksymalną moc wyjściową ± 2A/10V, gdy jest używany samodzielnie.Wartość ta wynosi ±1A/10V dla każdego kanału bipotencjostatu (CS2350M/CS2150M) i wielokanałowego potencjostatu (CS310X).

Podwyższacz prądu CS2020B może być podłączony do potencjałostatu jednokanałowego, dwukanałowego lub wielokanałowego w celu zwiększenia prądu (do 20A).Należy pamiętać, że jeden zestaw CS2020B może wzmacniać tylko jeden kanał potencjału dwukierunkowego / wielukierunkowego.

W przypadku gdy wzmacniacz nie jest podłączony, potencjał może być również używany samodzielnie.

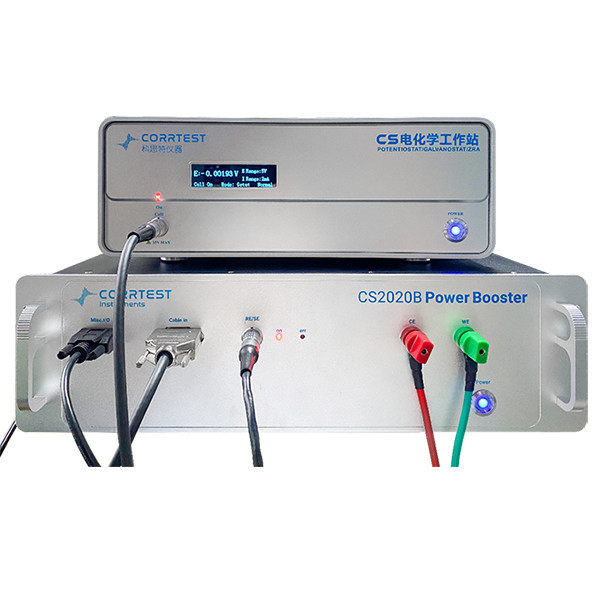

CS2020B wzmacniacz prądu +potencjał jednokanałowy (np. CS350M)

CS2020B wzmacniacz prądu +potencjał wielokanałowy ((oznaczony czerwonym)

Rys. 1: krzywa eksperymentu galwanostatycznego - bieg stały wyjściowy do 20A

Rys. 2: Połączenie CS2020B z anodą i katodą rdzenia baterii

Rys. 3: Wyniki EIS rdzenia baterii CATL-LAE895

Główne specyfikacje (w przypadku kombinacji CS2020B+potencjał)

Zakres potencjału: ±10V

Zakres prądu: ±20A

Zakres prądu: 20Rang stały

Napęd zgodny: ±13V (gdy wyjście ±20Ogranicz prąd, maksymalny wyjście ±10V@20A)

EIS Zakres częstotliwości: =50KHz

Komunikacja: RS485

Techniki (w przypadku kombinacji CS2020B+potencjał)

Stabilna polaryzacja

• Potencjał otwartego obwodu (OCP)

• Potencjostatyczne (krzywa I-T)

• Galwanostatyczne

• Potencjodynamiczne (graf Tafel)

• Galwanodynamiczne (DGP)

Przejściowa polaryzacja

• Wiele możliwych kroków

• Kroki wieloprądowe

• Potencjalny krok po schodach (VSTEP)

• Galwaniczne schody (ISTEP)

Metoda Chrono

• Chronopotentiometria (CP)

• Chronoamperametria (CA)

• Chronocaulometria (CC)

Woltometria

• Liniowa Woltometria Przeciwkości (LSV)

• Cykliczna Voltametria (CV)

Elektrochemiczna spektroskopia impedancyjna (EIS)

• EIS vs częstotliwość (IMP)

• EIS vs Time (IMPT)

• EIS vs Potencjał (IMPE) (Mott-Schottky)

Badanie baterii

• Ładowanie i rozładowywanie baterii

• Galwanostatyczne ładowanie i rozładowanie (GCD)

• Ładowanie i rozładowanie potencjostatyczne (PCD)

• Technika potencjostatycznej titracji przerywanej (PITT)

• Technika galwanostatycznej titracji przerywanej (GITT)

Pomiary korozji

• krzywa polaryzacji cyklicznej (CPP)

• Liniarna krzywa polaryzacji (LPR)

• Elektrochemiczna reaktywacja potencjookinetyczna (EPR)

• Hałas elektrochemiczny (EN)

• Amperometr zerowego oporu (ZRA)

Standardowe zaopatrzenie dla wzmacniacza CS2020B:

-CS2020B Instrument wzmacniający prąd*1 zestaw

- Kabel zasilania * 1 sztuk

- DB9 kabl przyłączający do portu seryjnego * 2 sztuk (1 do wymiany w przyszłości w przypadku uszkodzenia)

- Kabel podłączający DB15* 2 sztuk (1 na wymianę)

- potencjalny kabel próbkowania* 2 sztuk (1 na wymianę)

- CS2020B Kabel elektrodowy specjalistyczny (kabel elektrodowy alligator*2 i miedziany kabel elektrodowy końcowy*2, po 1 sztuk każda do wymiany)

- Wysokiej mocy komórka fałszywa *1
