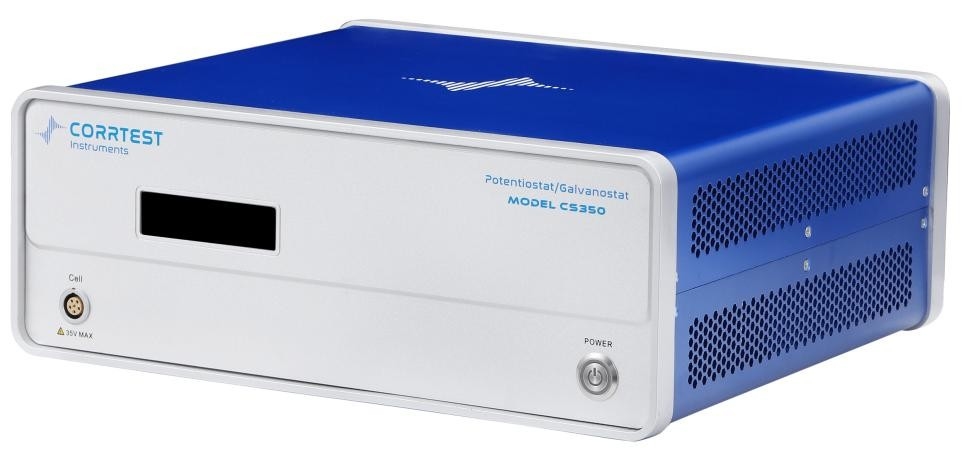

Korrtest Potentiostat jednokanałowy Galvanostat CS350M Z EIS

Korekty potencjałostat galwanostat model CS350M z eisskłada się z generatora dowolnej funkcji DDS, potencjałostatu/galwanostatu o dużej mocy, analizatora korelacji dwukanałowego,dwukanałowe szybkie 16-bitowe/wysokiej precyzji 24-bitowe konwertery AD i interfejsy rozszerzająceMoże być stosowany w różnych dziedzinach elektrochemicznych, takich jak korozja, energia, materiały i elektroanaliza.Prąd można zwiększyć do 20A/40A/100A za pomocą wzmacniacza prądu CS2020B/CS2040B/CS2100B.

Kluczowe cechy korozji sprzętubadanie potencjodynamicznego potencjostatu galwanostatu CS350M

- Wbudowany EIS/FRA, EIS Zakres częstotliwości: 10μHz~1MHz

- Wysoka przepustowość i wzmacniacz wysokiej impedancji wejściowej

- Wbudowany syntezator sygnału FPGA DDS

- Potencjał silnikowy/Galwanostat/ZRA;

- Zakres sterowania prądem: ±2A (20A/40A/100A booster opcjonalnie)

- Zakres regulacji potencjału: ±10V;

- Napięcie zgodne: ±21V(±30V opcjonalne)

- Rozdzielczość potencjalna: 10 μV

- Obecna rozdzielczość 1pA

WnioskizKorekty potencjałostat galwanostat model CS350M z eis

● Badanie materiałów energetycznych (baterie litowo-jonowe, ogniwa słoneczne, ogniwa paliwowe, superkondensatory), zaawansowanych materiałów funkcjonalnych

● Elektokataliza (HER, OER, ORR, CO2RR, NRR)

● Badanie korozji i ocena odporności metali na korozję; szybka ocena inhibitorów korozji, powłok i skuteczności ochrony katodowej

● Elektrosynteza, elektroplacowanie/elektrodepozycja, utlenianie anody, elektroliza

Wnioski

ClubRosian: Korekty potencjałostat galwanostat model CS350M z eisobejmuje wszystkie elektrochemiczne techniki pomiaru korozji, takie jak OCP, krzywa polaryzacyjna (potencjodynamiczna), EIS, CPP (krywa pasywacyjna),Elektrochemiczna reaktywacja potencjookinetyczna (EPR), badanie dyfuzji wodoru, ZRA, hałas elektrochemiczny itp. Może być stosowany do badania mechanizmu korozji metali i odporności na korozję,i ocenić trwałość powłoki i wydajność prądu anodowegoMożna go również stosować do szybkiej kontroli inhibitorów korozji, fungicydów itp.

Po lewej: krzywe polaryzacji stopu Ti i stali nierdzewnej w 3% roztworze NaCl

Po prawej: EN stali niskoemisyjnej w 0,05 mol/LCl+0,1 mol/LNaHCO3

Corrtest potencjał galwanostat model CS350M z eis wykorzystuje algorytm integrału korelacji i podwójnego kanału techniki przebierania próbek, i ma silną zdolność antynterferencji.Wewnętrzny opór przyrządu wynosi do 10¹³Jest odpowiedni do pomiarów EIS systemu o wysokiej impedancji (takich jak powłoka, beton itp.)

Badanie starzenia powłoki o wysokiej impedancji przez rozpylanie soli

Enerwowy

Z wykorzystaniem technik LSV, CV, ładunku i rozładowania galwanostatycznego (GCD), stałego potencjału/prądu EIS oraz precyzyjnego obwodu kompensacyjnego IR,Corrtest potencjał galwanostat model CS350M z eis jest szeroko stosowany w superkondensatorze, baterie litowo-jonowe, baterie sodowo-jonowe, ogniwa paliwowe, baterie Li-S, baterie słoneczne, baterie stałe, baterie przepływowe, baterie metalowo-powietrzne itp.Jest doskonałym narzędziem naukowym dla badaczy w dziedzinie energii i materiałów.

Krzywa CV superkondensatora PPy w roztworze 0,5 mol/l H2SO4

Elektrokataliza

● Corrtest potencjałostat model galwanostat CS350M z eis może mierzyć potencjał półfale (ORR), nadpotencjał (HER, OER) katalizatora,i ma funkcję obliczania gęstości mocy szczytowej i gęstości energii.

● długoterminowe pomiary cykliczne ORR, OER, HER,

CO2RR za pomocą technik takich jak voltometria cykliczna,

Efektywność Faraday'a może być

pomiarów bipotencjostatycznych.

Krzywa LSV katalizatorów w alkachroztwór linii

● Maksymalny prąd może wynosić 20A, a napięcie zgodne z wymaganiami może wynosić 30V, a przy zastosowaniu techniki kompensacji IR,

Corrtest potencjał galwanostat model CS350M z eis może precyzyjnie zmierzyć

nadpotencjału elektrody, co jest dużą zaletą w dziedzinie elektrokatalizy.

Zalety Corrtest potencjał galwanostat modelu CS350M z eis

Całkowicie pływające

Wszystkie potencjostaty Corrtest / galwanostaty włączniepotencjał galwanostatu modelu CS350M z eissą zaprojektowane jako całkowicie pływające i mogą być stosowane do badań elektrochemicznych pracujących elektrod łączących się z ziemią, takich jak autoklaw, metalowa część w mostku, betonu

Przechowywanie danych w czasie rzeczywistym

Dane eksperymentalne mogą być przechowywane w czasie rzeczywistym. Nawet jeśli test zostanie przerwany przez awarię zasilania, dane będą automatycznie zapisywane.i można otworzyć bezpośrednio.

Elektrochemiczna spektroskopia impedancyjnaEIS)

●Korekty potencjałostat galwanostat model CS350M z eiswykorzystuje algorytm integrału korelacji i technikę podwójnego kanału nad próbkowania i ma silną zdolność antynterferencji.¹³Jest odpowiedni do pomiarów EIS systemów o wysokiej impedancji (takich jak powłoka, beton itp.)

● Dzięki technologii ciągłego prądu i biegów prądu stałego,Korekty potencjałostat galwanostat model CS350M z eismoże być stosowany do pomiaru impedancji baterii w stanie ładowania i rozładowania, odpowiedni do układu o bardzo niskim oporze (takich jak bateria 18650, bateria soft pack, rdzeń baterii...)

System wieloelektrodowy

●Korekty potencjałostat galwanostat model CS350M z eisobsługuje system 2-, 3-, 4-elektrodowy, może być stosowany do testowania wewnętrznego oporu baterii lub pomiaru impedancji cienkiej folii 4-elektrodowej

● Amperometr zerowego oporu do pomiaru prądu galwanicznego

Zestaw do tworzenia oprogramowania (SDK)

Korekty potencjałostat galwanostat model CS350M z eiszapewniają wtórne interfejsy rozwojowe, ogólne interfejsy API i przykłady rozwoju oraz mogą realizować połączenia danych dla Labview, C, C++, C#, VC i innych programów.

Wysoki prąd, opcje wysokiej zgodności

●Z pomocą wzmacniacza CS2020B/CS2040B/CS2100B prąd można zwiększyć do 20A/40A/100A, co spełnia wymagania w zakresie ogniw paliwowych, baterii zasilania, galwanizacji itp.

● Napięcie zgodne z normą Corrtest potencjał galwanostat modelu CS350M z eis można dostosować do ± 30 V, co spełnia wymagania badań w roztworach o niskiej przewodności (system organiczny,system betonowy itp.), szczególnie odpowiedni do badań redukcji węgla i azotu.

Uniwersalna analiza danych

CS Studio jest oprogramowaniem doKorekty potencjałostat galwanostat model CS350M z eisdo kontroli eksperymentalnej i analizy danych, może wykonywać: wieloparametrowe dopasowywanie krzywej Tafel, pochodzenie, integrację i analizę wysokości szczytu krzywej voltometrycznej,Dostosowanie obwodów równoważnych EIS i dopasowanie widma impedancji, itp.

● Wieloparametrowa krzywa polaryzacji

● Wyposażenie EIS

● Elektrochemiczna analiza hałasu

● Obliczanie pseudokapacytantów

● Pojemność właściwa GCD, wydajność

● Analiza wykresów Mott-Schottky'ego

● Analiza CV

Badanie łączone

Oprogramowanie CS studio obsługuje testy kombinacyjne dla różnych eksperymentów w celu osiągnięcia elastycznych i

Można ustawić parametry każdego eksperymentu z wyprzedzeniem i ustawić interwał, czas oczekiwania itp. między każdym eksperymentem.

Badanie łączone: badania korozji Badanie łączone: badania pseudokondensatorów

Właściwości oprogramowania Corrtest potencjostat galwanostat model CS350M z eis

Woltometria cykliczna:Oprogramowanie CS studio zapewnia użytkownikom wszechstronne wygładzenie/różnicowy/integracjaW technice CV, podczas analizy danych, istnieje funkcja wyboru dokładnego cyklu (s) do wyświetlania.

Planowanie tafelów i szybkość korozji:CS studio zapewnia również potężne nieliniowe dopasowanie do równania Butlera-Volmera krzywej polaryzacji.odporność na polaryzacjęMożna również obliczyć gęstość widma mocy, odporność hałasu i odporność widma hałasu na podstawie pomiarów ECN.

Badanie i analiza baterii:

wydajność ładowania i rozładowania, pojemność, pojemność specyficzna, energia ładowania i rozładowania.

Analiza EIS:Bode, Nyquist, Mott-Schottky plot

Podczas analizy danych EIS istnieje wbudowana funkcja dopasowania do rysowania niestandardowego obwodu ekwiwalentu.

Techniki testowania potencjałostatu galwanostatu modelu CS350M z eis
