Szczegóły produktu
Miejsce pochodzenia: Wuhan, Chiny
Nazwa handlowa: Corrtest
Orzecznictwo: CE, ISO9001
Numer modelu: CS350M
Warunki płatności i wysyłki
Minimalne zamówienie: 1SET
Cena: negocjowalne
Szczegóły pakowania: Pudełko standardowe
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, D/P
Możliwość Supply: 1000 zestawów/rok
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |
Name: |
Corrtest Electrochemical Workstation |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |
Name: |
Corrtest Electrochemical Workstation |

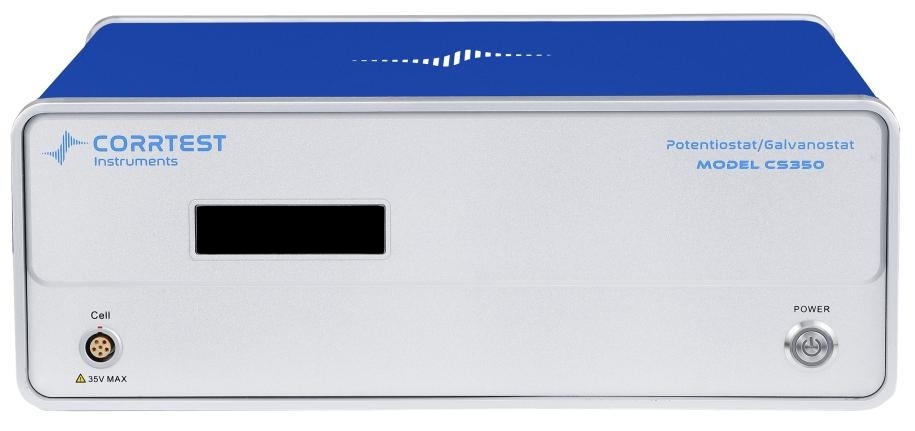

Eelektrochemiczne stanowisko pracy CS350M, zwany również potencjałostat/galwanostat,składa się z generatora dowolnej funkcji DDS, potencjałostatu/galwanostatu o dużej mocy, analizatora korelacji dwukanałowego,dwukanałowe szybkie 16-bitowe/wysokiej precyzji 24-bitowe konwertery AD i interfejsy rozszerzająceMaksymalny prąd wynosi ±2A, zakres potencjału ±10V. Napięcie zgodne jest ±21V. Zakres częstotliwości EIS wynosi 10uHz~1MHz. Prąd można zwiększyć do 20A/40A za pomocą wzmacniacza prądu CS2020B/CS2040B.Elektrochemiczna stacja robocza CS350M to najbardziej zaawansowany model jednokanałowy z ponad 40 technikami elektrochemicznymi, takimi jak EIS, CV, LSV, OCP, Tafel, LPR, GCD, I-t, I-v itp. Elektrochemiczna stacja robocza CS350M jest wszechstronnym kompleksowym narzędziem do niemal wszystkich badań elektrochemicznych w różnych dziedzinach, takich jak korozja,akumulator i energia, zaawansowane materiały, elektrokataliza, czujniki, elektrodoponowanie itp.
Wnioskizelektrochemiczne stanowisko robocze CS350M
● Badanie materiałów energetycznych (baterie litowo-jonowe, ogniwa słoneczne, ogniwa paliwowe, superkondensatory), zaawansowanych materiałów funkcjonalnych
● Elektokataliza (HER, OER, ORR, CO2RR, NRR)
● Badanie korozji i ocena odporności metali na korozję; szybka ocena inhibitorów korozji, powłok i skuteczności ochrony katodowej
● Elektrosynteza, elektroplacowanie/elektrodepozycja, utlenianie anody, elektroliza
Zastosowanie elektrochemicznego stanowiska pracy CS350M
ClubRosian: Estacja robocza elektrochemiczna CS350Mobejmuje wszystkie elektrochemiczne techniki pomiaru korozji, takie jak OCP, krzywa polaryzacyjna (potencjodynamiczna), EIS, CPP (krywa pasywacyjna),Elektrochemiczna reaktywacja potencjookinetyczna (EPR), badanie dyfuzji wodoru, ZRA, hałas elektrochemiczny itp. Może być stosowany do badania mechanizmu korozji metali i odporności na korozję,i ocenić trwałość powłoki i wydajność prądu anodowegoMożna go również stosować do szybkiej kontroli inhibitorów korozji, fungicydów itp.
Po lewej: krzywe polaryzacji stopu Ti i stali nierdzewnej w 3% roztworze NaCl Po prawej: EN stali niskoemisyjnej w 0,05 mol/LCl+0,1 mol/LNaHCO3
Estacja robocza elektrochemiczna CS350Mwykorzystuje algorytm integrału korelacji i technikę nadmiernego pobierania próbek podwójnego kanału i posiada silną zdolność antynterferencyjną.13Jest odpowiedni do pomiarów EIS systemu o wysokiej impedancji (takich jak powłoka, beton itp.)
Badanie starzenia powłoki o wysokiej impedancji przez rozpylanie soliKrzywa CV superkondensatora PPy w roztworze 0,5 mol/l H2SO4
Enerwowy& Akumulator
Z wykorzystaniem technik LSV, CV, ładunku i rozładowania galwanostatycznego (GCD), stałego potencjału/prądu EIS oraz precyzyjnego obwodu kompensacyjnego IR,Estacja robocza elektrochemiczna CS350Mjest szeroko stosowany w superkondensatorach, bateriach litowo-jonowych, bateriach sodowo-jonowych, ogniwach paliwowych, bateriach Li-S, ogniwach słonecznych, bateriach stałych, bateriach przepływowych, bateriach metalowo-powietrznych itp.Jest doskonałym narzędziem naukowym dla badaczy w dziedzinie energii i materiałów.
Elektrokataliza
●Estacja robocza elektrochemiczna CS350MMożna zmierzyć półfalę
potencjał (ORR), nadpotencjał (HER, OER) katalizatora i ma funkcję obliczania gęstości mocy szczytowej i gęstości energii.
● długoterminowe pomiary cykliczne ORR, OER, HER,
CO2RR za pomocą technik takich jak voltometria cykliczna,
Efektywność Faraday'a może być
mierzone dwukanałowym elektrochemicznym stanowiskiem roboczym (bipotentiostatem).
Krzywa LSV katalizatorów w roztworze alkalicznym
● Maksymalny prąd może wynosić 20A, a napięcie zgodne z wymaganiami może wynosić 30V, a przy zastosowaniu techniki kompensacji IR,
Estacja robocza elektrochemiczna CS350MMożna dokładnie zmierzyć nadpotencjał elektrody, co jest dużą zaletą w dziedzinie elektrokatalizy.
Elektroanaliza
Estacja robocza elektrochemiczna CS350Mobejmuje wszystkie metody voltometryczne, takie jak NPV, DNPV, SWV, ACV, i może być stosowany do szybkiej analizy pierwiastków śladowych w roztworze.Metody odciągania woltometryczne mogą przeprowadzić analizę ilościową zgodnie z biegiem szczytowym odciągania.
Zalety
Całkowicie pływające
Eelektrochemiczne stanowisko pracy CS350MJest zaprojektowany jako pełno pływający, i może być stosowany do badania elektrochemicznego pracy elektrody łączącej się z ziemią, takich jak autoklaw, metalowej części w mostku, betonu
Przechowywanie danych w czasie rzeczywistym
Dane eksperymentalne mogą być przechowywane w czasie rzeczywistym. Nawet jeśli test zostanie przerwany przez awarię zasilania, dane będą automatycznie zapisywane.i można otworzyć bezpośrednio.
EIS
●Eelektrochemiczne stanowisko pracy CS350Mwykorzystuje algorytm integrału korelacji i technikę podwójnego kanału nad próbkowania i ma silną zdolność antynterferencji.13Jest odpowiedni do pomiarów EIS systemów o wysokiej impedancji (takich jak powłoka, beton itp.)
● Dzięki technologii nośnika stałego prądu i przenikania prądu stałego można wykorzystać elektrochemiczną stację roboczą modelu CS350M do pomiaru impedancji baterii w stanie ładowania i rozładowania,odpowiedni do układu o bardzo niskim oporze (np. akumulator 18650, bateria miękka, rdzeń baterii...)
System wieloelektrodowy
● Wspiera system 2-, 3-, 4-elektrodowy, może być używany do testowania wewnętrznego oporu baterii lub 4-elektrodowego pomiaru impedancji cienkich folii
● Z amperem o zerowym oporze do pomiaru prądu galwanicznego
Zestaw do tworzenia oprogramowania (SDK)
Możemy zapewnić wtórne interfejsy rozwojowe, interfejsy ogólne API i przykłady rozwoju, oraz możemy zrealizować połączenie danych dla Labview, C, C++, C#, VC i innych programów,który jest wygodny do wtórnego rozwoju i dostosowania metod badawczych.
Wysoki prąd, opcje wysokiej zgodności
●Z wzmacniaczem CS2020B/CS2040B prądelektrochemiczne stanowisko robocze CS350Mmożna zwiększyć do 20A/40A, co spełnia wymagania w zakresie ogniw paliwowych, baterii zasilania, galwanizacji itp.
● Można dostosować przyrząd do wysokiego napięcia zgodnego z normą 30V, które spełnia wymagania badań w rozwiązaniach o niskiej przewodności (system organiczny, system betonowy itp.),specjalnie odpowiedni do badań redukcji węgla i azotu.
Uniwersalna analiza danych
CS Studio to oprogramowanie dla stacji roboczej elektrochemicznej Corrtest modelu CS350M do kontroli eksperymentalnej i analizy danych.integracja i analiza wysokości szczytowej krzywej voltometrycznej, dostosowanie obwodów równoważnych EIS i dopasowanie widma impedancji itp.
● Wieloparametrowa krzywa polaryzacji
● Wyposażenie EIS
● Elektrochemiczna analiza hałasu
● Obliczanie pseudokapacytantów
● Pojemność właściwa GCD, wydajność
● Analiza wykresów Mott-Schottky'ego
● Analiza CV
Badanie łączone
Oprogramowanie CS studio obsługuje testy kombinacyjne dla różnych eksperymentów w celu osiągnięcia elastycznych i
Można ustawić parametry każdego eksperymentu z wyprzedzeniem i ustawić interwał, czas oczekiwania itp. między każdym eksperymentem.
Badanie łączone: badania korozji
Badanie kombinacyjne: badania pseudokondensatorów
|
Specyfikacjezelektrochemiczne stanowisko robocze CS350M
|
|
| System podtrzymujący 2, 3 lub 4 elektrody | Zakres potencjału i prądu: automatyczny |
| Zakres regulacji potencjału: ±10V | Zakres sterowania prądem: ±2A |
| Dokładność kontroli potencjału: 0,1% × pełny zakres±1mV | Dokładność sterowania prądem: 0,1% × pełny zakres |
| Rozstrzygnięcie potencjału: 10μV (> 100Hz),3μV (< 10Hz) | Czułość prądu:1pA |
| Czas wzrostu: <1μs (<10mA), <10μs (<2A) | Impedancja wejściowa elektrody odniesienia:1012/Sprawdź się. |
| Zakres prądu: 2nA~2A, 10 zakresów | Napęd zgodny: ±21V |
| Maksymalny prąd wyjściowy: 2A | Częstotliwość skanowania CV i LSV: 0,001mV~10,000V/s |
| szerokość impulsów CA i CC: 0,0001 ~ 65,000s | Wzrost prądu podczas skanowania: 1mA@1A/ms |
| Wzrost potencjału podczas skanowania: 0,076mV@1V/ms | Częstotliwość SWV: 0,001~100 kHz |
| szerokość impulsu DPV i NPV: 0,0001~1000s | Zbieranie danych AD:16bit@1 MHz,20bit@1 kHz |
| Rozdzielczość DA: 16 bitów, czas konfiguracji: 1 μs | Minimalny wzrost potencjału CV: 0,075 mV |
| Częstotliwość IMP: 10μHz~1MHz | Filtry o niskim przepływie: obejmujące 8 dekad |
| System operacyjny: Windows 10/11 | Interfejs: USB 2.0 |
| Waga / wymiary: 6,5 kg, 36,5 x 30,5 x 16 cm | |
| EIS (spektroskopia impedancji elektrochemicznej) | |
| Generator sygnału | |
| Zakres częstotliwości:10μHz~1MHz | Amplituda AC:1mV~2500mV |
| Przejrzystość prądu stałego: -10~+10V | Impedancja wyjściowa: 50Ω |
| Forma fali: fala sinus, fala trójkątna i fala kwadratowa | Zniekształcenie fali: < 1% |
| Tryb skanowania: logarytmiczny/liniowy, wzrost/zmniejszenie | |
| Analizator sygnału | |
| Czas integracji: minimum:10 ms lub najdłuższy czas cyklu | Maksymalny:106cykli lub 105s |
| Opóźnienie pomiarowe: 0~105s | |
| Kompensacja zestawu prądu stałego | |
| Zakres potencjalnej automatycznej kompensacji: -10V~+10V | Zakres kompensacji prądu: -1A~+1A |
| Szerokość pasma: zakres częstotliwości 8-dekady, ustawienie automatyczne i ręczne | |
Technikielektrochemiczne stanowisko robocze CS350M
|
Elstacja robocza elektrochemiczna CS350M |
|
| Stabilny polaryzacja |
Potencjał otwartego obwodu (OCP) |
| Potencjał statyczny (krywa i-t) | |
| Galwanostatyczna ((E-t krzywa) | |
| Potencjodynamiczny (Tafel) | |
| Galwanodynamiczne | |
| Przejściowe polaryzacja |
Wiele możliwych kroków |
| Kroki wieloprądowe | |
| Potencjalny krok schodowy (VSTEP) | |
| Główną cechą jest: | |
| Chrono metody |
Chronopotentiometria (CP) |
| Chronoamperometria (CA) | |
| Chronocoulometria (CC) | |
| Woltometria | Cykliczna Voltametria (CV) |
| Liniowa Woltometria Przeciągania (LSV) ((I-V krzywa) | |
| Wymagania w zakresie bezpieczeństwa | |
| Woltometria fal kwadratowych (SWV) # | |
| Wymagania w odniesieniu do zastosowań do pomiarów węglowodorów | |
| Normalna pulsówoltometria (NPV)# | |
| Wymagania w odniesieniu do zastosowania metody wzorcowej | |
| Woltometria AC (ACV) # | |
| 2 Harmoniczna Voltametria AC (SHACV) | |
| Badanie baterii | Ładowanie i rozładowywanie baterii |
| Galwanostatyczne ładowanie i rozładowanie (GCD) | |
| Pozytywne ładowanie i rozładowanie (PCD) | |
| Technika potencjostatycznej intermitentnej tytryzacji (PITT) | |
| Technika galwanostatycznej titracji intermitentnej (GITT) | |
| EIS /Impedancja |
Potencjostatyczne EIS (Nyquist, Bode) |
| EIS galwanostatyczne | |
| EIS potencjostatyczna (frekwencja opcjonalna) | |
| Galwanostatyczne EIS ((Frakcja opcjonalna) | |
| Mott-Schottky | |
| Potencjał EIS w stosunku do czasu (jedynka częstotliwość) | |
| Galwanostatyczne EIS vs. czas (jednorazowa częstotliwość) | |
| Korrozja pomiar |
Krzywa polaryzacji cyklicznej (CPP) |
| potencjodynamiczny ((Tafel)) | |
| Liniowa krzywa polaryzacji (LPR) | |
| Elektrochemiczna reaktywacja potencjookinetyczna | |
| Hałas elektrochemiczny (ECN) | |
| Amperometr zerowego oporu (ZRA) | |
| Amperometria | Amperometria pulsu różnicowego (DPA) |
| Dwukrotna amperometria impulsu różnicowego (DDPA) | |
| Amperometria potrójnego impulsu (TPA) | |
| Zintegrowane urządzenie do wykrywania impulsów amperometrycznych (IPAD) | |
P:Jaka jest różnica między elektrochemiczną stacją roboczą a zasilaczem prądu stałego?
Odpowiedź: Dokładność sterowania elektrochemicznym stanowiskiem roboczym jest wyższa niż w przypadku zasilania prądem stałym, a w elektrochemicznym stanowisku roboczym istnieje wiele metod/technik badania.Napięcie i prąd zasilania prądem stałym mogą być bardzo duże, np. dziesiątki do setek amperów, ale istnieje mniej technik elektrochemicznych (zwykle tylko stały prąd i stałe napięcie).,3 elektrody i 4 elektrody, natomiast zasilanie prądem stałym zazwyczaj obsługuje tylko 2 elektrody.
P: Czy mogę użyć oprogramowania w trybie demonstracyjnym przed zakupemurządzenia do pracy w elektrochemii,?
Możemy wysłać oprogramowanie, dzięki któremu można działać w trybie demonstracyjnym bez podłączenia do elektrochemicznego stanowiska pracy.
A: układ 3-elektrodowy
Elektrochemiczna stacja robocza mierzy i kontroluje różnicę napięcia między WE a RE. Przepływ prądu między WE a CE jest mierzony.
Elektrodę roboczą ((WE): próbkę badanego korozującego metalu.
Elektrodę odniesienia (RE): elektrodę o stałym potencjale elektrochemicznym.
WE i RE tworzą obwód pomiarowy.
Elektroda przeciwstawna (CE): elektroda przenosząca prąd, która uzupełnia obwód komórki.
WE i CE tworzą obwód polaryzacyjny.
Układ 2-elektrodowy
W eksperymencie z systemem dwukierunkowym nie ma oddzielnego RE. W przypadku stosowania elektrochemicznego stanowiska roboczego dla systemu dwukierunkowego CE może być wykorzystany jako RE w celu zapewnienia potencjału odniesienia.W trakcie pomiarów, użytkownik musi po prostu podłączyć zacisk RE&CE do tej samej elektrody.
