Szczegóły produktu
Miejsce pochodzenia: Wuhan, Chiny
Nazwa handlowa: Corrtest
Orzecznictwo: CE, ISO9001
Numer modelu: CS350M
Warunki płatności i wysyłki
Minimalne zamówienie: 1SET
Cena: negocjowalne
Szczegóły pakowania: Pudełko standardowe
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, D/P
Możliwość Supply: 1 zestaw/rok
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy:: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy:: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |

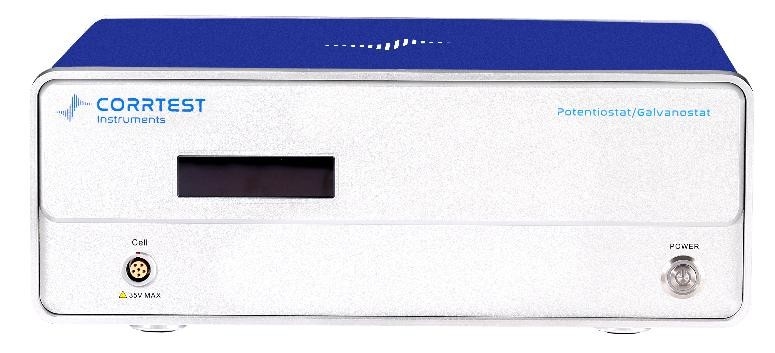

Potencjał elektrokemii spektroskopii impedancyjnej CS350Mskłada się z wysokiej mocy wysokiego precyzji potencjału/galwanostatu, generatora dowolnej funkcji DDS, analizatora korelacji dwukanałowego,dwukanałowe szybkie 16-bitowe/wysokiej precyzji 24-bitowe konwertery AD i interfejsy rozszerzające itp.Maksymalny prąd wynosi ±2A, zakres potencjału wynosi ±10V. Napięcie zgodne wynosi ±21V. Zakres częstotliwości spektroskopii impedancji elektrochemicznej (EIS) wynosi 10uHz~1MHz.Może być stosowany w różnych dziedzinach elektrochemicznych, takich jak korozjaW przypadku spectroskopii impedancji elektrochemicznej (EIS) prąd może być zwiększony do 20A/40A za pomocą wzmacniacza prądu CS2020B/CS2040B.Zapewniamy 7 różnych technik EIS, aby spełnić różne wymagania, takie jak potencjostatyczny EIS (Nyquist, Bode), galwanostatyczny EIS, potencjostatyczny EIS (częstotliwość opcjonalna), galwanostatyczny EIS ((częstotliwość opcjonalna), Mott-Schottky, potencjostatyczny EIS w porównaniu z czasem (częstotliwość pojedyncza),Galwanostatyczne EIS vs.. Czas (jednorazowa częstotliwość). Potencjał spektroskopii impedancji elektrochemicznej Corrtest zapewnia odpowiednie dopasowanie obwodu do oprogramowania.
Co to jest spektroskopia impedancji elektrokemii?
Spektroskopia impedancyjna elektrochemiczna (EIS) zapewnia dane kinetyczne i mechaniczne systemów elektrochemicznych i jest szeroko stosowana w badaniach korozji, konwersji i magazynowaniu energii, czujnikach i biosensingu,Spektroskopia impedancji elektrochemicznej (EIS) jest zazwyczaj mierzona poprzez zastosowanie potencjału AC do ogniwa elektrochemicznego, a następnie pomiar prądu przez ogniwo.Elektrochemiczna spektroskopia impedancyjna charakteryzuje reakcję czasową systemów elektrochemicznych przy użyciu niskiej amplitudy napięć prądu zmiennego (AC) w zakresie częstotliwości. przy użyciu układu elektrodowego składającego się z roboczego, odniesienia,i elektrody przeciwstawne znane napięcie jest przekazywane z elektrody roboczej przez roztwór elektrolityczny i do elektrody przeciwstawnejPomiary ilościowe są wykonywane przez EIS i umożliwiają ocenę małych mechanizmów elektrochemicznych na interfejsie elektrody i w roztworze elektrolitycznym.Dane zbierane za pomocą EIS są modelowane za pomocą odpowiedniego obwodu elektrycznego ekwiwalentuBardzo niewiele ogniw elektrochemicznych może być modelowanych przy użyciu jednego równoważnego elementu obwodu.Modele EIS zazwyczaj składają się z wielu elementów sieciZarówno serialne jak i równoległe kombinacje.Zdarza się, że wiele z elementów.
Zastosowanie Potencjał elektrokemii spektroskopii impedancyjnej CS350M
ClubRosian: Potencjał elektrokemii spektroskopii impedancyjnej CS350Mobejmuje wszystkie elektrochemiczne techniki pomiaru korozji, takie jak OCP, krzywa polaryzacyjna (potencjodynamiczna), EIS, CPP (krywa pasywacyjna),Elektrochemiczna reaktywacja potencjookinetyczna (EPR), badanie dyfuzji wodoru, ZRA, hałas elektrochemiczny itp. Może być stosowany do badania mechanizmu korozji metali i odporności na korozję,i ocenić trwałość powłoki i wydajność prądu anodowegoMożna go również stosować do szybkiej kontroli inhibitorów korozji, fungicydów itp.
Wykorzystuje algorytm integrału korelacji i technikę nadmiernego pobierania próbek podwójnego kanału i ma silną zdolność antynterferencji.13Jest odpowiedni do pomiarów EIS systemu o wysokiej impedancji (takich jak powłoka, beton itp.)
Badanie starzenia powłoki o wysokiej impedancji przez rozpylanie soli
Po lewej: krzywe polaryzacji stopu Ti i stali nierdzewnej w 3% roztworze NaCl Po prawej: ECN stali niskoemisyjnej w 0,05 mol/LCl+0,1 mol/LNaHCO3
Enerwowy
Z technikami LSV, CV, ładowania i rozładowania galwanostatycznego (GCD), EIS galwanostatycznego i precyzyjnego obwodu kompensacyjnego IR,Potencjał elektrokemii spektroskopii impedancyjnej CS350Msą szeroko stosowane w superkondensatorach, bateriach litowo-jonowych, bateriach sodowo-jonowych, ogniwach paliwowych, bateriach Li-S, bateriach słonecznych, bateriach stałych, bateriach przepływowych, bateriach metalowo-powietrznych itp.Jest doskonałym narzędziem naukowym dla badaczy w dziedzinie energii i materiałów.
Krzywa CV superkondensatora PPy w roztworze 0,5 mol/l H2SO4
Elektrokataliza
●Potencjał elektrokemii spektroskopii impedancyjnej CS350MMożna zmierzyć półfalę
potencjał (ORR), nadpotencjał (HER, OER) katalizatora i ma funkcję obliczania gęstości mocy szczytowej i gęstości energii.
● długoterminowe pomiary cykliczne ORR, OER, HER,
CO2RR za pomocą technik takich jak voltometria cykliczna,
Efektywność Faraday'a można zmierzyć bipotencystatem.
Krzywa LSV katalizatorów w roztworach alkalicznych
● Maksymalny prąd może wynosić 20A, a napięcie zgodne z wymaganiami może wynosić 30V, a przy zastosowaniu techniki kompensacji IR,
Potencjał elektrokemii spektroskopii impedancyjnej CS350MMożna dokładnie zmierzyć nadpotencjał elektrody, co jest dużą zaletą w dziedzinie elektrokatalizy.
Funkcje oprogramowania Potencjał elektrokemii spektroskopii impedancyjnej CS350M
Woltometria cykliczna:Oprogramowanie CS studio zapewnia użytkownikom wszechstronneNiczego.różnicowy/integracjazestaw,W technice CV, podczas analizy danych, istnieje funkcja wyboru dokładnego cyklu (s) do wyświetlania.
Planowanie tafelów i szybkość korozji:CS studio zapewnia również potężne nieliniowe dopasowanie do równania Butlera-Volmera krzywej polaryzacji.odporność na polaryzacjęMożna również obliczyć gęstość widma mocy, odporność hałasu i odporność widma hałasu na podstawie pomiarów ECN.
Badanie i analiza baterii:
wydajność ładowania i rozładowania, pojemność, pojemność specyficzna, energia ładowania i rozładowania.
Elektrochemiczna spektroskopia impedancyjna(EIS) analiza:Bode, Nyquist, Mott-Schottky plot
Podczas analizy danych EIS istnieje wbudowana funkcja dopasowania do rysowania niestandardowego obwodu ekwiwalentu.
| SpecyfikacjePotencjał elektrokemii spektroskopii impedancyjnej CS350M | |
| System podtrzymujący 2, 3 lub 4 elektrody | Zakres potencjału i prądu: automatyczny |
| Zakres regulacji potencjału: ±10V | Zakres sterowania prądem: ±2A |
| Dokładność kontroli potencjału: 0,1% × pełny zakres±1mV | Dokładność sterowania prądem: 0,1% × pełny zakres |
| Rozstrzygnięcie potencjału: 10μV (> 100Hz),3μV (< 10Hz) | Czułość prądu:1pA |
| Czas wzrostu: <1μs (<10mA), <10μs (<2A) | Impedancja wejściowa elektrody odniesienia:1012/Sprawdź się. |
| Zakres prądu: 2nA~2A, 10 zakresów | Napęd zgodny: ±21V |
| Maksymalny prąd wyjściowy: 2A | Częstotliwość skanowania CV i LSV: 0,001mV~10,000V/s |
| szerokość impulsów CA i CC: 0,0001 ~ 65,000s | Wzrost prądu podczas skanowania: 1mA@1A/ms |
| Wzrost potencjału podczas skanowania: 0,076mV@1V/ms | Częstotliwość SWV: 0,001~100 kHz |
| szerokość impulsu DPV i NPV: 0,0001~1000s | Zbieranie danych AD:16bit@1 MHz,20bit@1 kHz |
| Rozdzielczość DA: 16 bitów, czas konfiguracji: 1 μs | Minimalny wzrost potencjału CV: 0,075 mV |
| Częstotliwość IMP: 10μHz~1MHz | Filtry o niskim przepływie: obejmujące 8 dekad |
| System operacyjny: Windows 10/11 | Interfejs: USB 2.0 |
| Waga / wymiary: 6,5 kg, 36,5 x 30,5 x 16 cm | |
| Elektrochemiczna spektroskopia impedancyjna (EIS) | |
| Generator sygnału | |
| Zakres częstotliwości:10μHz~1MHz | Amplituda AC:1mV~2500mV |
| Przejrzystość prądu stałego: -10~+10V | Impedancja wyjściowa: 50Ω |
| Forma fali: fala sinus, fala trójkątna i fala kwadratowa | Zniekształcenie fali: < 1% |
| Tryb skanowania: logarytmiczny/liniowy, wzrost/zmniejszenie | |
| Analizator sygnału | |
| Czas integracji: minimum:10 ms lub najdłuższy czas cyklu | Maksymalny:106cykli lub 105s |
| Opóźnienie pomiarowe: 0~105s | |
| Kompensacja zestawu prądu stałego | |
| Zakres potencjalnej automatycznej kompensacji: -10V~+10V | Zakres kompensacji prądu: -1A~+1A |
| Szerokość pasma: zakres częstotliwości 8-dekady, ustawienie automatyczne i ręczne | |
Techniki -Potencjał elektrokemii spektroskopii impedancyjnej CS350M
Elektrochemiczne spektrum impedancjiskopię (EIS)
Stabilna polaryzacja
Przejściowa polaryzacja
Metoda Chrono
Woltometria
Pomiary korozji
Badanie baterii
Amperometryczne
ExteWystarczy
# Jest odpowiednia metoda rozbierania.
P:WHy reaktancja indukcyjna pojawia się w wysokiej częstotliwościregionz Elektrochemiczna spektroskopia impedancyjna- Co to jest?
Odpowiedź: reaktancja indukcyjna jest głównie spowodowana cewką.Będzie bardziej widoczne w regionie wysokiej częstotliwości i systemach o niższym oporze (takich jak baterie)Aby ją zmniejszyć, spróbuj skrócić kabel elektrodowy, a także zwróć uwagę, aby nie mieć innych cewek wokół instrumentu lub próbki.
P:WzmierzanieElektrochemiczna spektroskopia impedancyjnaCzy muszęPoczekaj chwilę, zanim zmierzysz pobudowaćWydanie/badaniesystem?
Odpowiedź: Podczas wykonywania testu EIS należy upewnić się, że system testowy jest stabilny, a ogólnie obserwacja OCP jest wystarczająca.Podczas gdy niektórzyOpinia o tym, że w przypadku, gdy procesy takie jak elektrokataliza, zazwyczaj nie trwają długo, aby się ustabilizować, jest standardem.
P:Nie ma.półkołowMój...spektroskopia elektrochemiczna impedancyjna (EIS)badanie- W czym problem?
Odp.: Nie wszystkie próbki mają małe półkoło w EIS. Małe półkoło istnieje w regionie wysokiej częstotliwości, który jest kontrolowany przez transfer ładunku.który jest kontrolowany przez dyfuzjęW przypadku materiału węglowego pojemność może być stosunkowo duża, wykazując łuk zamiast półkoła.
Pytanie: Dlaczego współrzędne poziome i pionowe muszą być spójne podczas planowaniaElektrochemiczna spektroskopia impedancyjna- Co to jest?
A: Ponieważ jest to złożona płaszczyzna. To wymóg matematyczny.
