Szczegóły produktu
Miejsce pochodzenia: Wuhan, Chiny
Nazwa handlowa: Corrtest
Orzecznictwo: CE, ISO9001
Numer modelu: CS350M
Warunki płatności i wysyłki
Minimalne zamówienie: 1 SET
Cena: negocjowalne
Szczegóły pakowania: Pudełko standardowe
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, D/P
Możliwość Supply: 1000 zestawów/rok
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |

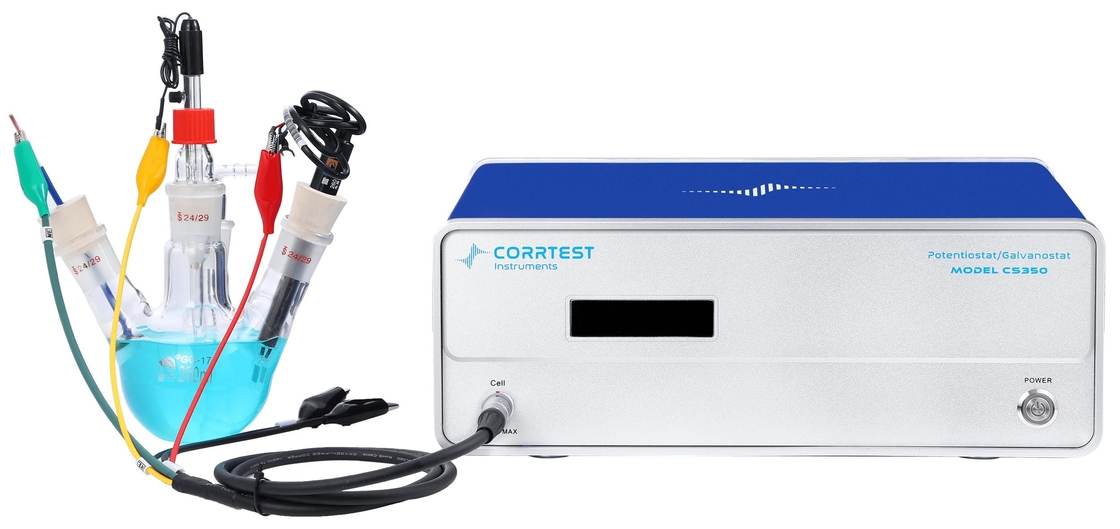

Potencjał elektrodowy CS350M składa się z generatora dowolnej funkcji DDS, potencjału wysokiej mocy/galvanostatu, analizatora korelacji dwukanałowego,dwukanałowe szybkie 16-bitowe/wysokiej precyzji 24-bitowe konwertery AD i interfejsy rozszerzająceMaksymalny prąd wynosi ±2A, zakres potencjału ±10V. Zakres częstotliwości EIS wynosi 10uHz~1MHz. Może być stosowany w różnych dziedzinach elektrochemicznych, takich jak korozja, energia, materiały i elektroanaliza.Prąd można zwiększyć do 20A/40A za pomocą wzmacniacza prądu CS2020B/CS2040BPotencjał trójelektrodowy CS350M nie może mierzyć tylko systemu trójelektrodowego, ale może być również stosowany do innych konfiguracji.
Co to jest trójelektrodowy system?
System trzech elektrod składa się z elektrody roboczej, elektrody przeciwnej i elektrody odniesienia.Rola elektrody odniesienia polega na tym, aby działać jako punkt odniesienia w pomiarze i kontroli potencjału elektrody roboczejWiększość badań elektrochemicznych jest systemem 3-elektrodowym.
Zalety potencjałostatu trzyelektrodowego CS350M
System wieloelektrodowy
● potencjał trójelektrodowy CS350M obsługuje układ 2-elektrodowy, 3-elektrodowy i 4-elektrodowy, może być używany do testowania wewnętrznego oporu baterii lub 4-elektrodowego pomiaru impedancji cienkiej folii
● Z amperem o zerowym oporze do pomiaru prądu galwanicznego
Całkowicie pływające
Wszystkie potencjały Corrtest / galwanostaty, w tym trzy potencjały elektrodowe CS350M, są zaprojektowane jako pełne pływające,i może być stosowany do badania elektrochemicznego pracującej elektrody łączącej się z ziemią, np. autoklaw, metalowa część w mostku, betonu
Przechowywanie danych w czasie rzeczywistym
Dane eksperymentalne mogą być przechowywane w czasie rzeczywistym.
Elektrochemiczna spektroskopia impedancyjna (EIS)
● Potencjał trójelektrodowy CS350M wykorzystuje algorytm integrału korelacji i technikę podwójnego kanału nadmiernego pobierania próbek i ma silną zdolność antynterferencyjną.Wewnętrzny opór przyrządu wynosi do 1013Jest odpowiedni do pomiarów EIS systemów o wysokiej impedancji (takich jak powłoka, beton itp.)
● Dzięki technologii ciągłego prądu i przenikania prądu stałego można wykorzystać trójelektrodowy potencjał CS350M do pomiaru impedancji baterii w stanie ładowania i rozładowania,odpowiedni do układu o bardzo niskim oporze (np. akumulator 18650, bateria miękka, rdzeń baterii...)
Zestaw do tworzenia oprogramowania (SDK)
Możemy zapewnić wtórne interfejsy rozwojowe, interfejsy ogólne API i przykłady rozwoju, oraz możemy zrealizować połączenie danych dla Labview, C, C++, C#, VC i innych programów,który jest wygodny do wtórnego rozwoju i dostosowania metod badawczych.
Wysoki prąd, opcje wysokiej zgodności
●Z pomocą wzmacniacza CS2020B/CS2040B prąd trzech potencjałów elektrodowych CS350M może zostać zwiększony do 20A/40A, co spełnia wymagania w zakresie ogniw paliwowych, baterii zasilania, galwanizacji itp.
● Można dostosować przyrząd do wysokiego napięcia zgodnego z normą 30V, które spełnia wymagania badań w rozwiązaniach o niskiej przewodności (system organiczny, system betonowy itp.),specjalnie odpowiedni do badań redukcji węgla i azotu.
Uniwersalna analiza danych
CS Studio to oprogramowanie dla Corrtest potencjał do kontroli eksperymentu i analizy danych.integracja i analiza wysokości szczytowej krzywej voltometrycznej, dostosowanie obwodów równoważnych EIS i dopasowanie widma impedancji itp.
● Wieloparametrowa krzywa polaryzacji
● Wyposażenie EIS
● Elektrochemiczna analiza hałasu
● Obliczanie pseudokapacytantów
● Pojemność właściwa GCD, wydajność
● Analiza wykresów Mott-Schottky'ego
● Analiza CV
Badanie łączone
Oprogramowanie CS studio obsługuje testy kombinacyjne dla różnych eksperymentów w celu osiągnięcia elastycznych i
Można ustawić parametry każdego eksperymentu z wyprzedzeniem i ustawić interwał, czas oczekiwania itp. między każdym eksperymentem.Różne eksperymenty będą uruchamiane jeden po drugim jako ustawienie automatycznie.
Badanie łączone: badania korozji
Badanie kombinacyjne: badania pseudokondensatorów
| Specyfikacjepotencjał trójelektrodowy CS350M | |
| Podtrzymujący system 2-, 3-elektrodowy lub 4-elektrodowy | Zakres potencjału i prądu: automatyczny |
| Zakres regulacji potencjału: ±10V | Zakres sterowania prądem: ±2A |
| Dokładność kontroli potencjału: 0,1% × pełny zakres±1mV | Dokładność sterowania prądem: 0,1% × pełny zakres |
| Rozstrzygnięcie potencjału: 10μV (> 100Hz),3μV (< 10Hz) | Czułość prądu:1pA |
| Czas wzrostu: <1μs (<10mA), <10μs (<2A) | Impedancja wejściowa elektrody odniesienia:1012/Sprawdź się. |
| Zakres prądu: 2nA~2A, 10 zakresów | Napęd zgodny: ±21V |
| Maksymalny prąd wyjściowy: 2A | Częstotliwość skanowania CV i LSV: 0,001mV~10,000V/s |
| szerokość impulsów CA i CC: 0,0001 ~ 65,000s | Wzrost prądu podczas skanowania: 1mA@1A/ms |
| Wzrost potencjału podczas skanowania: 0,076mV@1V/ms | Częstotliwość SWV: 0,001~100 kHz |
| szerokość impulsu DPV i NPV: 0,0001~1000s | Zbieranie danych AD:16bit@1 MHz,20bit@1 kHz |
| Rozdzielczość DA: 16 bitów, czas konfiguracji: 1 μs | Minimalny wzrost potencjału CV: 0,075 mV |
| Częstotliwość IMP: 10μHz~1MHz | Filtry o niskim przepływie: obejmujące 8 dekad |
| System operacyjny: Windows 10/11 | Interfejs: USB 2.0 |
| Waga / wymiary: 6,5 kg, 36,5 x 30,5 x 16 cm | |
| EIS (spektroskopia impedancji elektrochemicznej) | |
| Generator sygnału | |
| Zakres częstotliwości:10μHz~1MHz | Amplituda AC:1mV~2500mV |
| Przejrzystość prądu stałego: -10~+10V | Impedancja wyjściowa: 50Ω |
| Forma fali: fala sinus, fala trójkątna i fala kwadratowa | Zniekształcenie fali: < 1% |
| Tryb skanowania: logarytmiczny/liniowy, wzrost/zmniejszenie | |
| Analizator sygnału | |
| Czas integracji: minimum:10 ms lub najdłuższy czas cyklu | Maksymalny:106cykli lub 105s |
| Opóźnienie pomiarowe: 0~105s | |
| Kompensacja zestawu prądu stałego | |
| Zakres potencjalnej automatycznej kompensacji: -10V~+10V | Zakres kompensacji prądu: -1A~+1A |
| Szerokość pasma: zakres częstotliwości 8-dekady, ustawienie automatyczne i ręczne | |
Techniki trójelektrodowego potencjałostatu CS350M
| Techniki |
CS350M WITH EIS |
|
| Stabilny polaryzacja |
Potencjał otwartego obwodu (OCP) | √ |
| Potencjał statyczny (krywa i-t) | √ | |
| Galwanostatyczne | √ | |
| Potencjalno-dynamiczne (grafika tabeli) | √ | |
| Galwanodynamiczne | √ | |
| Polaryzacja przejściowa | Wiele możliwych kroków | √ |
| Kroki wieloprądowe | √ | |
| Potencjalny krok schodowy (VSTEP) | √ | |
| Główną cechą jest: | √ | |
| Chrono metody |
Chronopotentiometria (CP) | √ |
| Chronoamperometria (CA) | √ | |
| Chronocoulometria (CC) | √ | |
| Woltometria | Cykliczna Voltametria (CV) | √ |
| Liniowa Woltametria Przeglądu (LSV) (i-v) | √ | |
| Wymagania w zakresie bezpieczeństwa | √ | |
| Woltometria fal kwadratowych (SWV) # | √ | |
| Wymagania w odniesieniu do zastosowań do pomiarów węglowodorów | √ | |
| Normalna pulsówoltometria (NPV)# | √ | |
| Wymagania w odniesieniu do zastosowania metody wzorcowej | √ | |
| Woltometria AC (ACV) # | √ | |
| EIS | Potencjostatyczne EIS (Nyquist, Bode) | √ |
| EIS galwanostatyczne | √ | |
| EIS potencjostatyczna (frekwencja opcjonalna) | √ | |
| Galwanostatyczne EIS ((Frakcja opcjonalna) | √ | |
| Mott-Schottky | √ | |
| Potencjał EIS w stosunku do czasu (jedynka częstotliwość) | √ | |
| Galwanostatyczne EIS vs. czas (jednorazowa częstotliwość) | √ | |
| Korrozja pomiar |
Krzywa polaryzacji cyklicznej (CPP) | √ |
| Liniowa krzywa polaryzacji (LPR) | √ | |
| Elektrochemiczna reaktywacja potencjookinetyczna (EPR) | √ | |
| Hałas elektrochemiczny (EN) | √ | |
| Amperometr zerowego oporu (ZRA) | √ | |
| Badanie baterii | Ładowanie i rozładowywanie baterii | √ |
| Galwanostatyczne ładowanie i rozładowanie (GCD) | √ | |
| Pozytywne ładowanie i rozładowanie (PCD) | √ | |
| Technika potencjostatycznej intermitentnej tytryzacji (PITT) | √ | |
| Technika galwanostatycznej titracji intermitentnej (GITT) | √ | |
| Amperometria | Amperometria pulsu różnicowego (DPA) | √ |
| Dwukrotna amperometria impulsu różnicowego (DDPA) | √ | |
| Amperometria potrójnego impulsu (TPA) | √ | |
| Zintegrowane urządzenie do wykrywania impulsów amperometrycznych (IPAD) | √ | |
P: Oprócz systemu 3-elektrodowego, możepotencjał trójelektrodowy CS350M
wspiera również inne konfiguracje, takie jak 2-elektrodowy i 4-elektrodowy system?
A:Potencjał trójelektrodowy CS350M jest wszechstronnym i wszechstronnym narzędziem do wszystkich pomiarów elektrochemicznych.
P:Jaka jest różnica między systemem z dwoma i trzema elektrodami?
A:W systemie dwóch elektrod CE i RE są połączone wspólnie na jedną elektrodę, podczas gdy WE i SENSE są połączone wspólnie na przeciwległą elektrodę, a następnie mierzy się cały potencjał,w tym potencjał na interfejsie między CE a elektrolitemDlatego też, jeśli potencjał interfejsu nie ma krytycznego wpływu na całe badanie, można zastosować system dwupoziomowy.System 2-elektrodowy jest zazwyczaj stosowany w magazynowaniu energii lub konwersji, takich jak baterie, ogniwa paliwowe, ogniwa słoneczne itp. Stosuje się je również do pomiaru ultraszybkiej kinetyki procesów elektrodowych lub pomiaru impedancji elektrochemicznej przy wysokich częstotliwościach.
System trójelektrodowy jest najczęściej stosowanym układem w elektrochemii, w którym przepływy prądu między CE a WE, potencjał między WE a CE jest kontrolowany,i potencjał jest mierzony pomiędzy RE i Sense.
P: Dlaczego używamy trójelektrodowego systemu do analizy elektrochemicznej?
A:Eksperymenty elektrochemiczne są przeprowadzane w ogniwie elektrochemicznym.elektrody odniesienia ((RE) i elektrody przeciwnej ((CE)Najczęściej stosowane RE to nasycona elektroda kalomelu oraz elektrody srebra/chlorku srebra (Ag/AgCl).Dobry RE powinien mieć stały potencjał w odniesieniu do czasu i temperatury, który nie powinien być zmieniony przez przejście niewielkiego prądu równieżW tej metodzie stały potencjał jest utrzymywany na elektrodzie roboczej za pomocą mechanizmu zwrotnego przekazu poprzez elektrodę odniesienia.elektrodę odniesienia o bardzo wysokiej odpornościZ tego powodu do pomiaru prądu wykorzystuje się inną elektrodę zwaną elektrodą pomocniczą lub elektrodą przeciwną, która kończy obwód komórki.Głównie CE jest to metal obojętny jak platyna itp..
W eksperymencie elektrochemicznym elektrodę, w której dokonywane są modyfikacje przy użyciu różnych technik elektrochemicznych, nazywa się elektrodą roboczą.reakcja interesująca występuje na powierzchni elektrody roboczejWE jest główną elektrodą, na której kontrolowany jest potencjał i mierzony prąd. The use of a three-electrode potentiostat allows the potential at the working electrode and the current at the working electrode to be measured with little or no interference or contribution from the other electrodes.
