CST520 Maper elektrochemiczny wieloelektrodowy do zastosowań w zakresie korozji

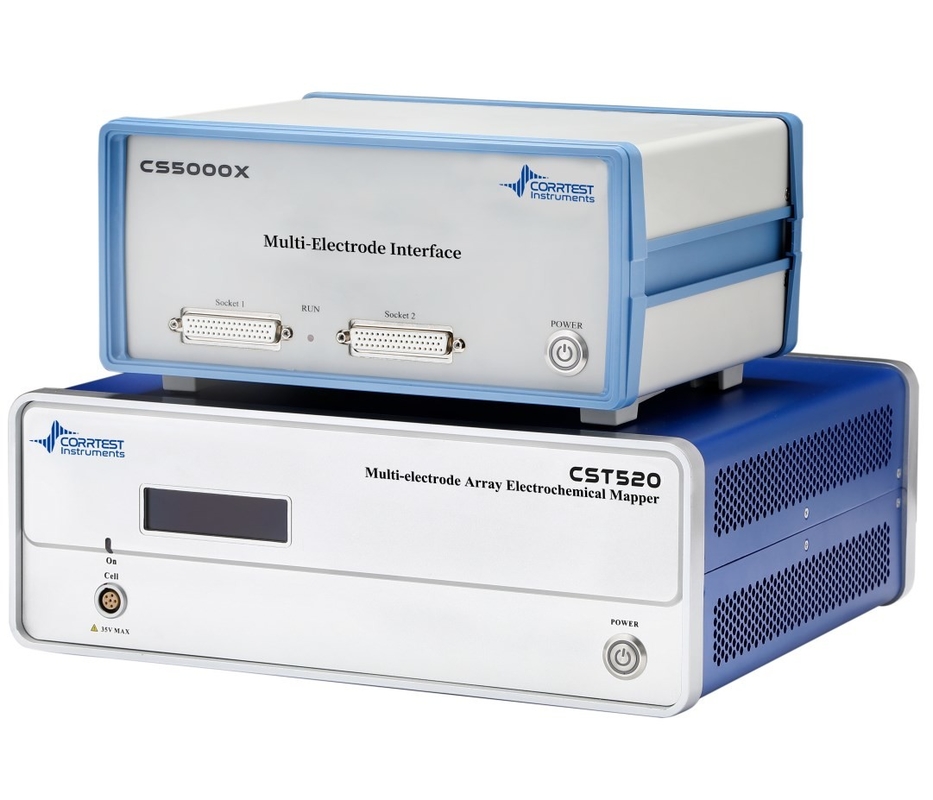

CST520 Wieloelektrodowy Mapper Elektrochemiczny

Na podstawie konwerterów AD o wysokiej rozdzielczości i technik amperometru zerowego oporu, CST520 Multi-electrode Array Electrochemical Mapper can quickly map the galvanic current and OCP distribution on an arrayed multi-electrode and facilitate the study of non-uniform corrosion of metal samples under depositsPonadto może współpracować z potencjałostatem CS do mapowania rozkładu impedancji na czujniku wielokrotnego elektrodu.

poprzez cykliczne skanowanie rozkładu potencjału i prądu na powierzchni elektrody układu,CST520 Wieloelektrodowy Maper Elektrochemiczny Array może charakteryzować lokalne rozkład korozji lub niejednolity proces elektrochemicznego rozpuszczania gołego metalu lub metalu pod powłoką.

CST520 Wieloelektrodowy Maper Elektrochemiczny może precyzyjnie zmierzyć potencjał elektrody i prąd zwarcia każdego pojedynczego elektrodu.Jest szczególnie odpowiedni do badania spontanicznej korozji metali w stanie nienaruszonym..

Zastosowanie

Instrument ten nadaje się do badania lokalnych właściwości rozkładu korozji powierzchni metalowych w laboratorium,oraz badanie mechanizmu występowania i rozwoju korozji lokalnejMoże być szeroko stosowany do badania nienormalnego zachowania korozji metali.

Zasada działania

CST520 System elektrochemiczny wieloelektrodowy składa się z dwóch części: interfejsu wieloelektrodowego i systemu badań elektrochemicznych.Może on nie tylko sprawdzić potencjał elektrody i prądu zwarcia każdego pojedynczego elektrody, ale także mierzyć EIS i krzywą polaryzacji, znacząco wzbogacając metody oceny odporności materiałów na korozję.

Wieloelektrodowypowierzchniaskłada się głównie z obwodu komunikacyjnego RS485, obwodu rozszerzającego IO, obwodu matrycy przekaźnika 10x10, obwodu MCU itp. Wspiera do 100-kanałowego przełączania elektrod array,z częstotliwością przełączania do 100 Hz.

Elektrochemiczny mapermoże nie tylko przeprowadzać badania elektrod maszynowych, ale również służyć jako niezależny stanowisko pracy potencjałowego/elektrochemicznego ze wszystkimi technikami pomiarów korozji,np. potencjał otwartego obwodu (OCP), krzywa polaryzacji (Tafel), polaryzacja liniowa (LPR), EIS, krzywa M-S i hałas elektrochemiczny (ECN) itp.

Skanowanie potencjału i prądu

CST520 może uzyskać cykliczne skanowanie potencjału/prądu powierzchni lub skanowanie potencjału/prądu w stosunku do czasu dowolnej pojedynczej elektrody, z wyświetleniem rozkładu potencjału/prądu w czasie rzeczywistym.Dane mogą być importowane do Origin, aby wyświetlić wykresy 3D.

Jak pokazano na rysunku powyżej, pokazuje on rozkład potencjału/prądu.Ujemny prąd pojawia się również w tych samych obszarach na diagramie rozkładu prąduPrąd ujemny oznacza prąd anodowy, co wskazuje, że w tych trzech obszarach powierzchni elektrodu występuje silniejsza korozja.

Rozkład modułu impedancji na elektrodzie wiązki drutu 10 ́10

SpecyfikacjeCST520 Wieloelektrodowy Mapper Elektrochemiczny

Zakres potencjałów: ±10V, ±5V, ±2,5V

Dokładność kontroli potencjału: 0,1% pełnej skali±1mV

Zakres prądu: 2nA~2 A,10 zakresów

Maksymalny prąd wyjściowy: ±2A

Dokładność sterowania prądem: 0,1% pełnej skali

Częstotliwość przełączania kanałów: 100 Hz

Interfejs rozszerzania: RS485 115200bps

Zasilanie prądem przemiennym 220 V

Standardowa podaż:

CST520 Wieloelektrodowy Array Electrochemical Mapper instrument * 1 zestaw

CS5000X Interfejs wieloelektrodowy*1 zestaw

Zestaw oprogramowania*1

Kabel elektrodowy rozszerzający* 3 ((WE/SE/AGND ((WE99))

Kabel wejściowy elektrody odniesienia*1

Kabel wejściowy z elektrodą licznikową *1

Kabel komunikacyjny DB9 *1

Q235 elektroda maszyny 10*10 ze stali węglowej *1

Kabel elektrodowy *2

Kabel zasilania *2

Kabel USB*1

Komórka fałszywa *1

Usługa posprzedażna

gwarancja: 3 lata

Usługa bezpłatnej aktualizacji oprogramowania

Dostarcz usługi naprawy bezpłatnie w ramach gwarancji
