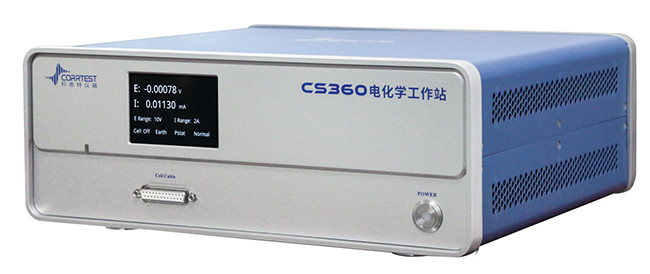

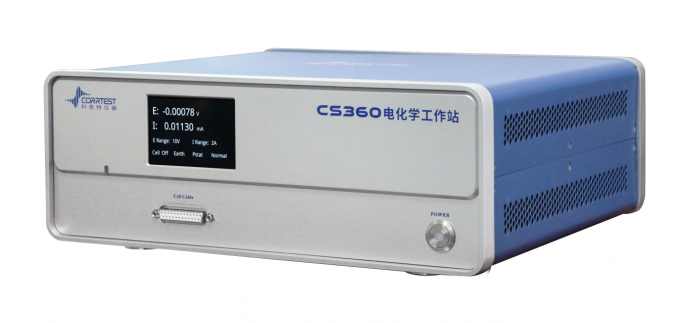

Wysokiej częstotliwości 8MHz EIS Potentiostat galvanosatt model CS360

Spotencjał kanałowy/galwanostatz EISModelCS360 składa się z generatora dowolnej funkcji DDS, potencjałostat/galwanostat i FRA. Z pomocą wbudowanych dwustronnych 24-bitowych przetwarzaczy Delta-sigma AD,osiąga doskonałą stabilność i wysoką rozdzielczość potencjału (1mV) i prądu ((1pA)Z częstotliwością EIS do 8 MHz, CS360 jest idealnym narzędziem do badania elektrolitów w stanie stałym.

Zastosowanie potencjałostatu CS360

- Materiały energetyczne (baterie w stanie stałym, baterie litowo-jonowe, ogniwa słoneczne, ogniwa paliwowe, superkondensatory itp.)

- Elektokataliza (HER, OER, ORR, CO2RR, NRR, rozszczepienie wody)

- mechanizmów reaktywnych elektrocyntezy, elektrodepozycji (elektroplaty), utleniania anodowego, elektrolizy

- korozja metalowa; inhibitor korozji, powłoka i ochrona katodowa

Dzięki wysokiej gęstości energii, szybkiemu ładowaniu i rozładowywaniu oraz długiej żywotności baterie typu solid-state są szeroko stosowane w pojazdach elektrycznych, urządzeniach noszonych itp.opóźnianie płomienia i hamowanie wzrostu dendrytów, elektrolity w stanie stałym zwiększają bezpieczeństwo akumulatorów. ElS jest ważną techniką do badania wydajności akumulatorów w stanie stałym.reakcje elektrochemiczne, itp. poprzez pomiar EIS w różnych regionach częstotliwości, co dodatkowo zapewnia ważną bazę teoretyczną i wsparcie techniczne dla opracowania wysokowydajnych akumulatorów w pełni stałych.

Częstotliwość EIS może wynosić do 8 MHz w przypadku potencjałostatu/galwanostatu/stacji roboczej elektrochemicznej CS360, która może spełniać potrzeby badania EIS o wysokiej częstotliwości na elektrolitach stałych.Badanie elektrolitów stałych, szczególnie koncentruje się na zachowaniu impedancji w regionie wysokiej częstotliwościPomaga nam to wyliczyć przewodność elektroniczną i jonową, znaleźć problemy mikrostrukturalne materiału (takie jak efekty graniczne ziarna) i w ten sposób zapewnić wskazówki dotyczące optymalizacji materiału,i poprawa wydajności baterii.

Własny uchwyt akumulatora

kształt fali badania EIS

Specyfikacje - potencjał CS360

Wsparcie konfiguracji 2, 3 lub 4 elektrod

Maksymalny zastosowany potencjał: ±10V

Maksymalny prąd wyjściowy: ±2A

Dokładność kontroli potencjału: 0,1% × pełny zakres±1mV

Dokładność sterowania prądem: 0,1% × pełny zakres

Rozstrzygnięcie potencjału: 1 μV

Czułość prądu:1pA

Czas wzrostu potencjału: ≤ 1 μs

Impedancja wejściowa elektrody odniesienia:10¹³/Sprawdźmy to.

Prąd podstawowy wejściowy: ≤ 10 pA

Zakres potencjału: ±200mV, ±2,5V, ±5V, ±10V, 4 zakresy

Zakres prądu: ±200pA ~ ±2 A, 11 zakresów

Napęd zgodny: ±30V

Prędkość skanowania CV i LSV: 0,001mV/s~10kV/s

szerokość impulsów CA i CC: 0,0001 ~ 65,000s

Wzrost prądu podczas skanowania: 1mA@1A/ms

Wzrost potencjału podczas skanowania: 0,02 mV @1V/ms

Częstotliwość SWV: 0,001~100 kHz

szerokość impulsu DPV i NPV: 0,001~100 s

Zbieranie danych AD: 16bit@1MHz, 20bit @1kHz

Rozdzielczość DA: 20 bitów

Minimalny wzrost potencjału w CV: 0,02 mV

Filtry o niskim przepływie: obejmujące 7 dekad

Zakres potencjału i prądu: przełącznik ręczny/automatyczny

Tryb naziemny: pływanie, uziemienie, obsługa ZRA

Komunikacja: USB2.0, RJ45 Ethernet

System operacyjny: Windows 10/11

Zasilanie: 90~240V AC 50/60Hz

Waga / wymiary: 6,5 kg, 36 x 30 x 16 cm

EIS (spektroskopia impedancji elektrochemicznej)

Generator sygnału

Zakres częstotliwości:10μHz~8 MHz

Amplituda prądu przemiennego: 1mV ~ 2500mV

Przejrzystość prądu stałego: -10~+10V

Impedancja wyjściowa DDS: 50Ω

Dokładność częstotliwości: 0,1%

Rozdzielczość sygnału: 0,1 mV RMS

Forma fali: fala sinus, fala trójkątna i fala kwadratowa

Zniekształcenie fali: < 1%

Tryb skanowania: logarytmiczny/liniowy, wzrost/zmniejszenie

Analizator sygnału

Czas integracji: minimum:10 ms lub najdłuższy czas cyklu

Maksymalny:10⁶cykli lub 10⁵s

Opóźnienie pomiarowe: 0~10⁵s

Kompensacja zestawu prądu stałego

Zakres potencjalnej automatycznej kompensacji: -10V~+10V

Zakres kompensacji prądu: -2A~+2A

Szerokość pasma: zakres częstotliwości 8-dekady, ustawienie automatyczne i ręczne

Techniki

Stabilna polaryzacja:

Potencjał otwartego obwodu (OCP)

Potencjał statyczny (krywa I-T)

Galwanostatyczne

Potencjodynamiczne (graf Tafel)

Galwanodynamiczne (DGP)

Przejściowa polaryzacja:

Wiele możliwych kroków

Kroki wieloprądowe

Potencjalny krok schodowy (VSTEP)

Główną cechą jest:

Metoda Chrono:

Chronopotentiometria (CP)

Chronoamperametria (CA)

Chronocaulometria (CC)

Woltometria:

Liniowa Woltometria Przeglądu (LSV)

Cyliczna Woltometria (CV)

Elektrownia elektryczna

Władowanie fal kwadratowych (SWV)

Wymagania w zakresie bezpieczeństwa

Normalna pulsówoltametria (NPV)

Differencjalna normalna impulsowa woltametria (DNPV)

Elektrownia elektryczna

2 harmoniczna Voltametria prądu przemiennego (SHACV)

Transformacja Fouriera Woltometria prądu zmiennego (FTACV)

Elektrochemiczna spektroskopia impedancyjna:

Potencjostatyczne EIS (Nyquist, Bode)

Galwanostatyczne EIS

EIS potencjostatyczna (frekwencja opcjonalna)

Galwanostatyczne EIS ((Frakcja opcjonalna)

Mott-Schottky

Potencjał EIS w stosunku do czasu (jedynka częstotliwość)

Galwanostatyczne EIS vs. czas (jednorazowa częstotliwość)

Pomiary korozji:

Krzywa polaryzacji cyklicznej (CPP)

Liniowa krzywa polaryzacji (LPR)

Elektrochemiczna reaktywacja potencjookinetyczna (EPR)

Hałas elektrochemiczny (E)CN)

Amperometr zerowego oporu (ZRA)

Badanie bateriiw:

Ładowanie i rozładowywanie baterii

Galwanostatyczne ładowanie i rozładowanie (GCD)

Pozytywne ładowanie i rozładowanie (PCD)

Technika potencjostatycznej intermitentnej tytryzacji (PITT)

Technika galwanostatycznej intermitentnej tytryzacji (GITT)

Amperometryczne:

Amperometria pulsu różnicowego (DPA)

Dwukrotna amperometria impulsu różnicowego (DDPA)

Amperometria potrójnego impulsu (TPA)

Zintegrowane urządzenie do wykrywania impulsów amperometrycznych (IPAD)

Strypingowa Woltometria:

Potencjał statyczny,

Liniowe odbieranie, odbieranie schodów.

Wyrzucanie fal kwadratowych

Wykrywanie różnicowego impulsu

Normalne pulsowanie woltometryczne

Wykrycie różnicowego napięcia impulsowego

Rozszerzenia:

Elektrochemiczne odcięcie/odłożenie

Elektroliza masowa za pomocą kulometrii (BE)

Rs Pomiar
