Badanie baterii Potentiostat Galvanostat
, Badanie baterii potencjałostat i galwanostat
, Potencjał Galvanostat CS2350M

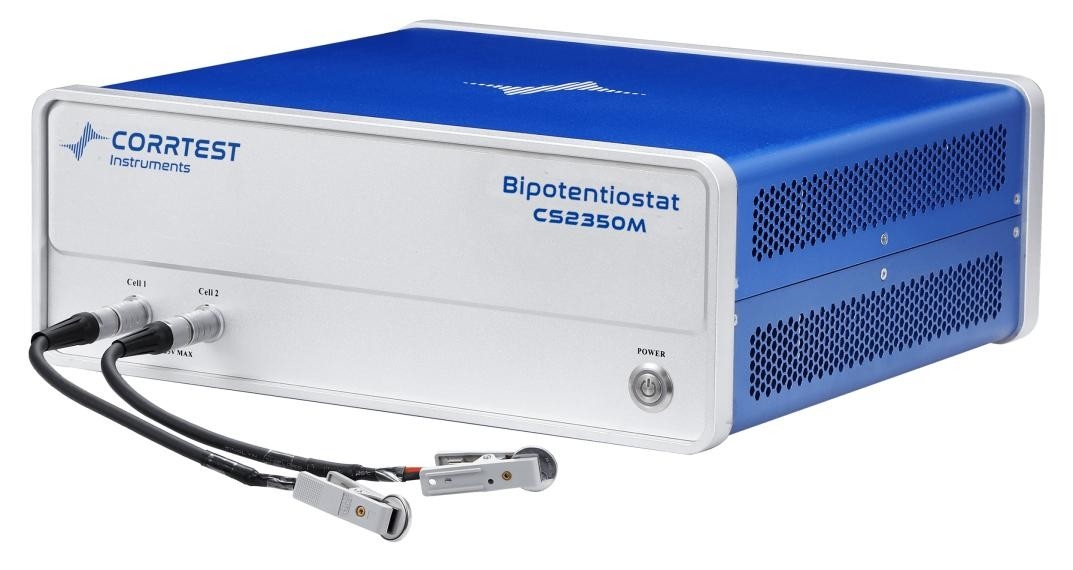

Badanie energii / baterii Potentiostat Galvanostat CS2350M
Badanie baterii Potentiostat Galvanostat
Badanie baterii potencjałostat galwanostatskłada się z generatora dowolnej funkcji DDS, potencjałostatu wysokiej mocy i galwanostatu, analizatora korelacji dwukanałowego,dwukanałowe szybkie 16-bitowe/wysokiej precyzji 24-bitowe konwertery AD i interfejsy rozszerzająceMaksymalny prąd wynosi ±2A, zakres potencjału ±10V. Zakres częstotliwości EIS wynosi 10uHz~1MHz.Badanie baterii potencjałostat galwanostatposiadają doskonały sprzęt i wszechstronne oprogramowanie do testowania baterii, obejmujące pełne techniki, takie jak voltactryka cykliczna, LSV, ładowanie i rozładowanie galwanostatyczne, EIS, GIPP, PITT itp.Badanie baterii potencjałostat galwanostatNie tylko możeMożna zwiększyć prąd do 20A/40A za pomocą wzmacniacza prądu CS2020B/CS2040B.Mamy również wielokanałowe potencjały modelu CS310X które są również szeroko stosowane do testowania baterii.
Badanie baterii potencjałostat galwanostatmoże być stosowany nie tylko do testowania baterii, ale także do wielu innych zastosowań:
● Badanie materiałów energetycznych (baterie litowo-jonowe, ogniwa słoneczne, ogniwa paliwowe, superkondensatory), zaawansowanych materiałów funkcjonalnych
● Elektokataliza (HER, OER, ORR, CO2RR, NRR)
● Badanie korozji i ocena odporności metali na korozję; szybka ocena inhibitorów korozji, powłok i skuteczności ochrony katodowej
● Elektrosynteza, elektroplacowanie/elektrodepozycja, utlenianie anody, elektroliza
|
SpecyfikacjeBadanie baterii potencjałostat galwanostat (jednokanałowy)
|
|
System podtrzymujący 2, 3 lub 4 elektrody
|
Zakres potencjału i prądu: automatyczny
|
|
Zakres regulacji potencjału: ±10V
|
Zakres sterowania prądem: ±2A
|
|
Dokładność kontroli potencjału: 0,1% × pełny zakres±1mV
|
Dokładność sterowania prądem: 0,1% × pełny zakres
|
|
Rozstrzygnięcie potencjału: 10μV (> 100Hz),3μV (< 10Hz)
|
Czułość prądu:1pA
|
|
Czas wzrostu: <1μs (<10mA), <10μs (<2A)
|
Impedancja wejściowa elektrody odniesienia:1012/Wykluczone.
|
|
Zakres prądu: 2nA~2A, 10 zakresów
|
Napęd zgodny: ±21V
|
|
Maksymalny prąd wyjściowy: 2A
|
Częstotliwość skanowania CV i LSV: 0,001mV~10,000V/s
|
|
szerokość impulsów CA i CC: 0,0001 ~ 65,000s
|
Wzrost prądu podczas skanowania: 1mA@1A/ms
|
|
Wzrost potencjału podczas skanowania: 0,076mV@1V/ms
|
Częstotliwość SWV: 0,001~100 kHz
|
|
szerokość impulsu DPV i NPV: 0,0001~1000s
|
Zbieranie danych AD:16bit@1 MHz,20bit@1 kHz
|
|
Rozdzielczość DA: 16 bitów, czas konfiguracji: 1 μs
|
Minimalny wzrost potencjału CV: 0,075 mV
|
|
Częstotliwość IMP: 10μHz~1MHz
|
Filtry o niskim przepływie: obejmujące 8 dekad
|
|
System operacyjny: Windows 10/11
|
Interfejs: USB 2.0
|
|
Waga / wymiary: 6,5 kg, 36,5 x 30,5 x 16 cm
|
|
EIS (spektroskopia impedancji elektrochemicznej)
|
|
Generator sygnału
|
|
Zakres częstotliwości:10μHz~1MHz
|
Amplituda AC:1mV~2500mV
|
|
Przejrzystość prądu stałego: -10~+10V
|
Impedancja wyjściowa: 50Ω
|
|
Forma fali: fala sinus, fala trójkątna i fala kwadratowa
|
Zniekształcenie fali: < 1%
|
|
Tryb skanowania: logarytmiczny/liniowy, wzrost/zmniejszenie
|
|
Analizator sygnału
|
|
Czas integracji: minimum:10 ms lub najdłuższy czas cyklu
|
Maksymalny:106cykli lub 105s
|
|
Opóźnienie pomiarowe: 0~105s
|
|
Kompensacja zestawu prądu stałego
|
|
Zakres potencjalnej automatycznej kompensacji: -10V~+10V
|
Zakres kompensacji prądu: -1A~+1A
|
|
Szerokość pasma: zakres częstotliwości 8-dekady, ustawienie automatyczne i ręczne
|
Techniki badania baterii potencjał galwanostat
Modele CS350M i CS310M są szeroko stosowane w testowaniu baterii, ponieważ oba obejmują EIS i wszystkie inne techniki stosowane w testowaniu baterii, takie jak CV, GCD itp.Są idealnym narzędziem do superkondensatora, testowanie baterii litowo-jonowych, ogniw paliwowych itp.
| Modele |
CS310M |
CS350M |
| Techniki |
Z EIS |
Stabilny
polaryzacja |
Potencjał otwartego obwodu (OCP) |
● |
● |
| Potencjał statyczny (krywa i-t) |
● |
● |
| Galwanostatyczna ((E-t krzywa) |
● |
● |
| Potencjodynamiczny (Tafel) |
● |
● |
| Galwanodynamiczne |
● |
● |
Przejściowe
polaryzacja |
Wiele możliwych kroków |
● |
● |
| Kroki wieloprądowe |
● |
● |
| Potencjalny krok schodowy (VSTEP) |
● |
● |
| Główną cechą jest: |
● |
● |
Chrono
metody |
Chronopotentiometria (CP) |
● |
● |
| Chronoamperometria (CA) |
● |
● |
| Chronocoulometria (CC) |
● |
● |
| Woltometria |
Cykliczna Voltametria (CV) |
● |
● |
| Liniowa Woltometria Przeciągania (LSV) ((I-V krzywa) |
● |
● |
| Wymagania w zakresie bezpieczeństwa |
|
● |
| Woltometria fal kwadratowych (SWV) # |
|
● |
| Wymagania w odniesieniu do zastosowań do pomiarów węglowodorów |
|
● |
| Normalna pulsówoltometria (NPV)# |
|
● |
| Wymagania w odniesieniu do zastosowania metody wzorcowej |
|
● |
| Woltometria AC (ACV) # |
|
● |
| 2 Harmoniczna Voltametria AC (SHACV) |
|
● |
| Badanie baterii |
Ładowanie i rozładowywanie baterii |
● |
● |
| Galwanostatyczne ładowanie i rozładowanie (GCD) |
● |
● |
| Pozytywne ładowanie i rozładowanie (PCD) |
● |
● |
| Technika potencjostatycznej intermitentnej tytryzacji (PITT) |
● |
● |
| Technika galwanostatycznej titracji intermitentnej (GITT) |
● |
● |
EIS
/Impedancja |
Potencjostatyczne EIS (Nyquist, Bode) |
● |
● |
| Galwanostatyczne EIS |
● |
● |
| EIS potencjostatyczna (frekwencja opcjonalna) |
● |
● |
| Galwanostatyczne EIS ((Frakcja opcjonalna) |
● |
● |
| Mott-Schottky |
● |
● |
| Potencjał EIS w stosunku do czasu (jedynka częstotliwość) |
● |
● |
| Galwanostatyczne EIS vs. czas (jednorazowa częstotliwość) |
● |
● |
Korrozja
pomiar |
Krzywa polaryzacji cyklicznej (CPP) |
● |
● |
| potencjodynamiczny ((Tafel)) |
● |
● |
| Liniowa krzywa polaryzacji (LPR) |
● |
● |
| Elektrochemiczna reaktywacja potencjookinetyczna |
● |
● |
| Hałas elektrochemiczny (ECN) |
● |
● |
| Amperometr zerowego oporu (ZRA) |
● |
● |
| Amperometria |
Amperometria pulsu różnicowego (DPA) |
|
● |
| Dwukrotna amperometria impulsu różnicowego (DDPA) |
|
● |
| Amperometria potrójnego impulsu (TPA) |
|
● |
| Zintegrowane urządzenie do wykrywania impulsów amperometrycznych (IPAD) |
|
● |
Zastosowanie potencjałostatu galwanostatu do badań baterii
ENerwowyakumulator
Dzięki technikom LSV, CV, ładowania i rozładowania galwanostatycznego (GCD), stałego potencjału/prądu EIS oraz precyzyjnemu obwodowi kompensacyjnemu IR, potencjały Corrtest są szeroko stosowane w superkondensatorach,Akumulatory litowo-jonowe, baterie sodowo-jonowe, ogniwa paliwowe, baterie Li-S, baterie słoneczne, baterie stałe, baterie przepływowe, baterie metalowo-powietrzne itp.Jest doskonałym narzędziem naukowym dla badaczy w dziedzinie energii i materiałów.
Krzywa CV superkondensatora PPy w roztworze 0,5 mol/l H2SO4
Funkcje oprogramowania
Woltometria cykliczna:Oprogramowanie CS studio zapewnia użytkownikom wszechstronne wygładzenie/różnicowy/integracjaW technice CV, podczas analizy danych, istnieje funkcja wyboru dokładnego cyklu (s) do wyświetlania.
Badanie i analiza baterii:
wydajność ładowania i rozładowania, pojemność, pojemność specyficzna, energia ładowania i rozładowania.
Analiza EIS:Bode, Nyquist, Mott-Schottky plot
Podczas analizy danych EIS istnieje wbudowana funkcja dopasowania do rysowania niestandardowego obwodu ekwiwalentu.
Niektórewysokie IF ppapiery wydaneUśpiewać Corrtestpotencjał galwanostat doAkumulatorbadanie
Akumulator litowo-jonowy
Wytwarzanie i optymalizacja powłoki synergistycznej anody nanowiatrowej do akumulatorów litowo-jonowych o wysokiej gęstości energii i mocy
Zaawansowane materiały funkcjonalne DOI: 10.1002/adfm.201500634
Wysoko stabilny niepalny elektrolit regulowany zasadą liczby koordynacyjnej dla wszystkich klimatów i bezpieczniejszych baterii litowo-jonowych
Materiały magazynowania energiihttps://doi.org/10.1016/j.ensm.2022.12.044
Płyn jonowy solwat zwiększający korzystną kinetykę interfejsów w celu osiągnięcia doskonałej wydajności anod Li4Ti5O12 w bateriach Li10GeP2S12
Dziennik Inżynierii Chemicznejhttps://doi.org/10.1016/j.cej.2019.123046
Superkondensatory
Obfity węgiel aktywny (AC) o dużej powierzchni pochodzący z kolantryny w celu uzyskania lepszych właściwości adsorpcyjnych barwników kationowych/anionowych i zastosowania w superkondensatorach
Dziennik Inżynierii Chemicznejhttps://doi.org/10.1016/j.cej.2023.141577
Arrayed Heterostructures of MoS2 Nanosheets Anchored TiN Nanowires as Efficient Pseudocapacitive Anodes for Fiber-Shaped Ammonium-Ion Asymmetric Supercapacitors (Zarysane heterostruktury nanopłat MoS2)
ACS NANOhttps://doi.org/10.1021/acsnano.2c05905
Wysokiej wydajności, całkowicie nieorganiczne przenośne elektrochromiczne hybrydowe kondensatory Li-ion w kierunku bezpiecznego i inteligentnego magazynowania energii
Materiały magazynowania energiihttps://doi.org/10.1016/j.ensm.2020.08.023
Nowy proces aktywacji transformacji fazowej w kierunku niszowych nanoprzestrzeni NiMnO dla ultrawysokonapięciowych superkondensatorów wodnych 2,4 V
Materiały zaawansowanehttps://doi.org/10.1002/adma.201703463
Węgiel aktywny dopowany azotem pochodzący z kopolimeru dla wysokiej wydajności superkondensatora
Journal of Materials Chemistry A DOI: 10.1039/c4ta01215a
Stabilizowany węglem wysokiej wydajności nanorod tlenku żelaza dla elastycznego baterii w stanie stałym, alkalicznego i hybrydowego superkondensatora o wysokiej przydatności środowiskowej
Zaawansowane materiały funkcjonalne DOI: 10.1002/adfm.201502265
Komórki paliwowe
Kosztowo efektywna produkcja biomasy chlorelli z rozcieńczonych ścieków przy wykorzystaniu nowego mikrofalowego ogniwa paliwowego fotosyntetycznego (PMFC)
Badania nad wodąhttp://dx.doi.org/10.1016/j.watres.2016.11.016
Jednoczesna redukcja Cr (((VI) i wytwarzanie bioelektryczności w podwójnej komorze mikroorganizmów paliwowych
Dziennik Inżynierii Chemicznejhttps://doi.org/10.1016/j.cej.2017.11.144
Komórki słoneczne
Elastyczny płyta zasilania samoładowany do zbierania i magazynowania energii słonecznej i mechanicznej
Nanoenergiahttps://doi.org/10.1016/j.nanoen.2019.104082
Zwiększenie wydajności ogniw słonecznych CdS z wrażliwością na kropki kwantowe za pomocą inżynierii elektrolitów
Nanoenergiahttp://dx.doi.org/10.1016/j.nanoen.2014.09.034
Akumulator Li-s
Łatwe tworzenie solidnego interfejsu elektrolity jako inteligentnej warstwy blokującej dla katody siarki o wysokiej stabilności
Materiały zaawansowane DOI: 10.1002/adma.201700273
Akumulator sodowy
Kapsułowanie siarczanów w reaktorze trydymitowo-węglowym umożliwia stabilną konwersję jonów sodu/anodę stopową o wysokiej początkowej wydajności kołumbicznej ponad 89%
Zaawansowane materiały funkcjonalnehttps://doi.org/10.1002/adfm.202009598
Synteza nanopłyt węglowych porowanych N-dopingowanymi z smoły węglowej z recyklingu przy pomocy stopionej soli do baterii sodowych o wysokiej wydajności
Dziennik Inżynierii Chemicznejhttps://doi.org/10.1016/j.cej.2022.140540
Akumulatory jonowo- cynkowe Akumulatory jonowo- cynkowe
Dwufunkcyjna dynamiczna adaptacyjna konfiguracja interfazy do modulacji osadzenia cynku i tłumienia reakcji bocznych w bateriach z jonami cynku
ACS NANOhttps://doi.org/10.1021/acsnano.3c04155
Wysokiej wydajności wodne baterie cynkowe oparte na katodach organicznych/organicznych zintegrowanych z centrami multiredox
Materiały zaawansowanehttps://doi.org/10.1002/adma.202106469
Inżynieryjne kleje polimerowe w kierunku 90% wykorzystania cynku przez 1000 godzin do produkcji wysokiej wydajności baterii Zn-ion
Zaawansowane materiały funkcjonalnehttps://doi.org/10.1002/adfm.202107652
